Inversores

Inversor de Frequência MD10

Descontinuado

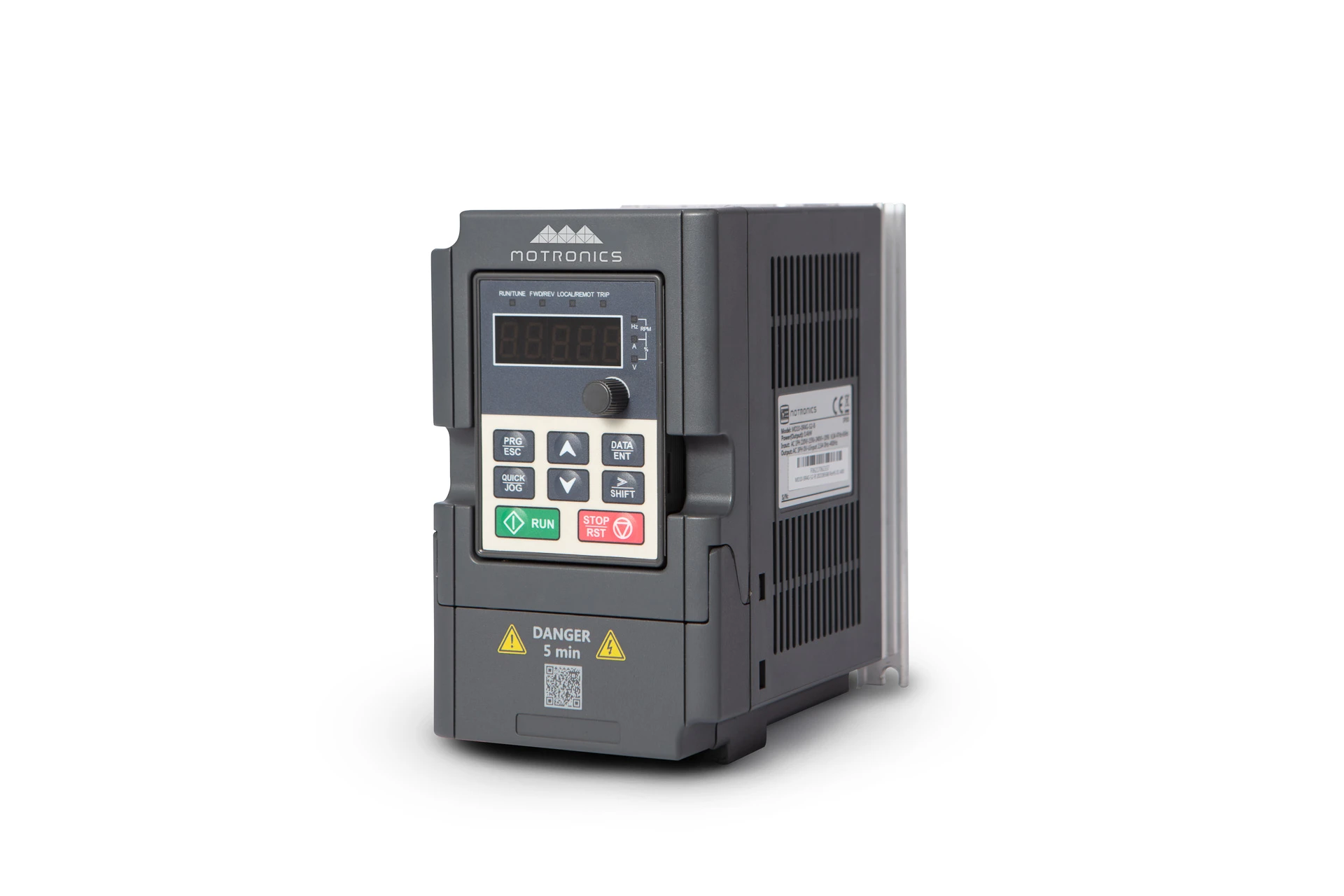

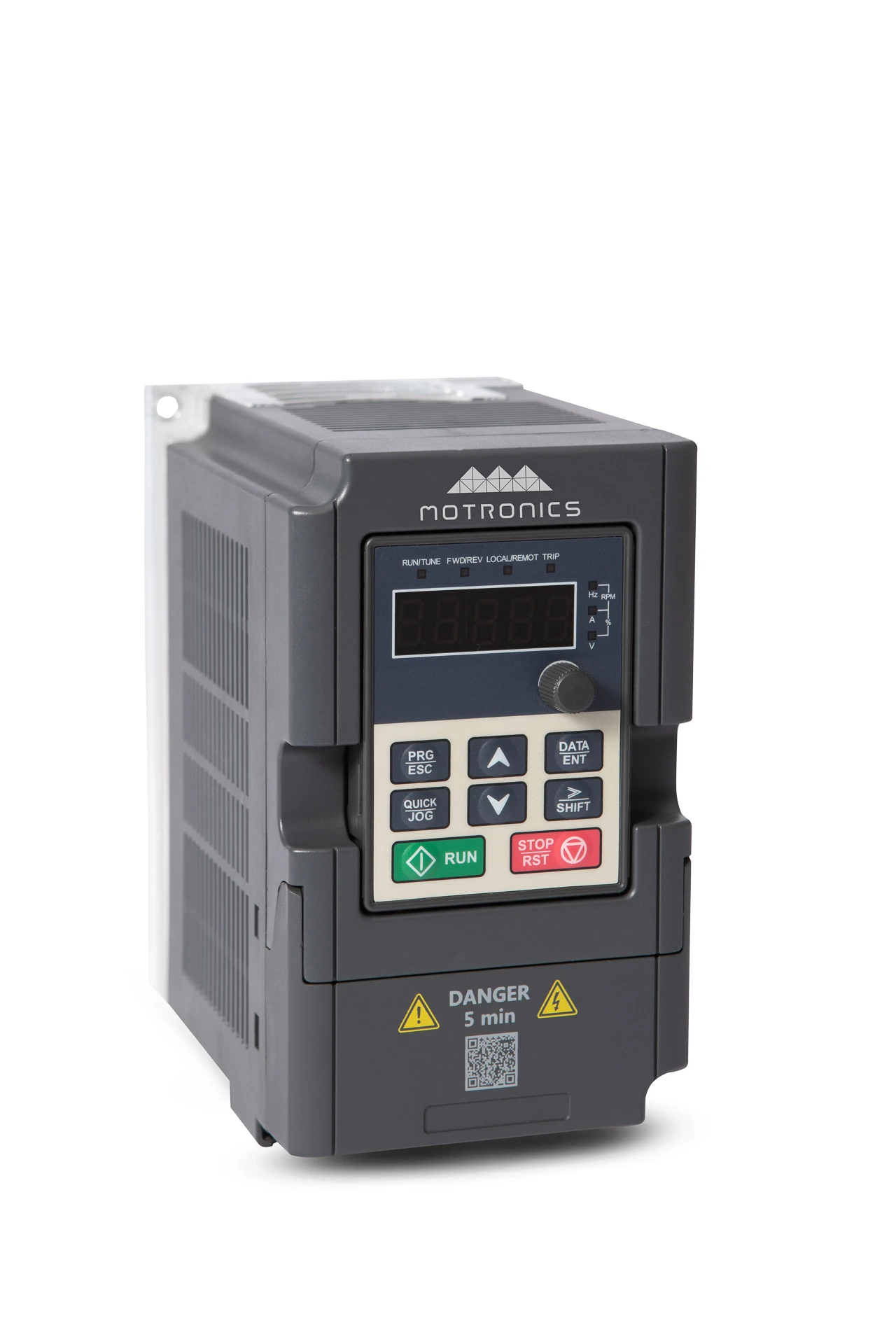

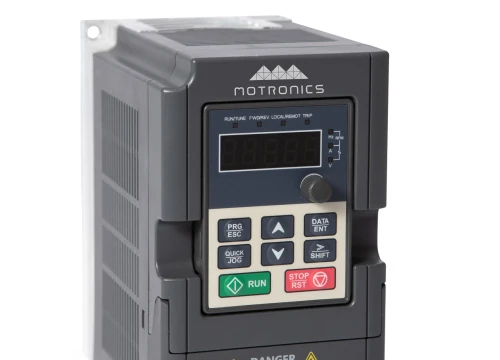

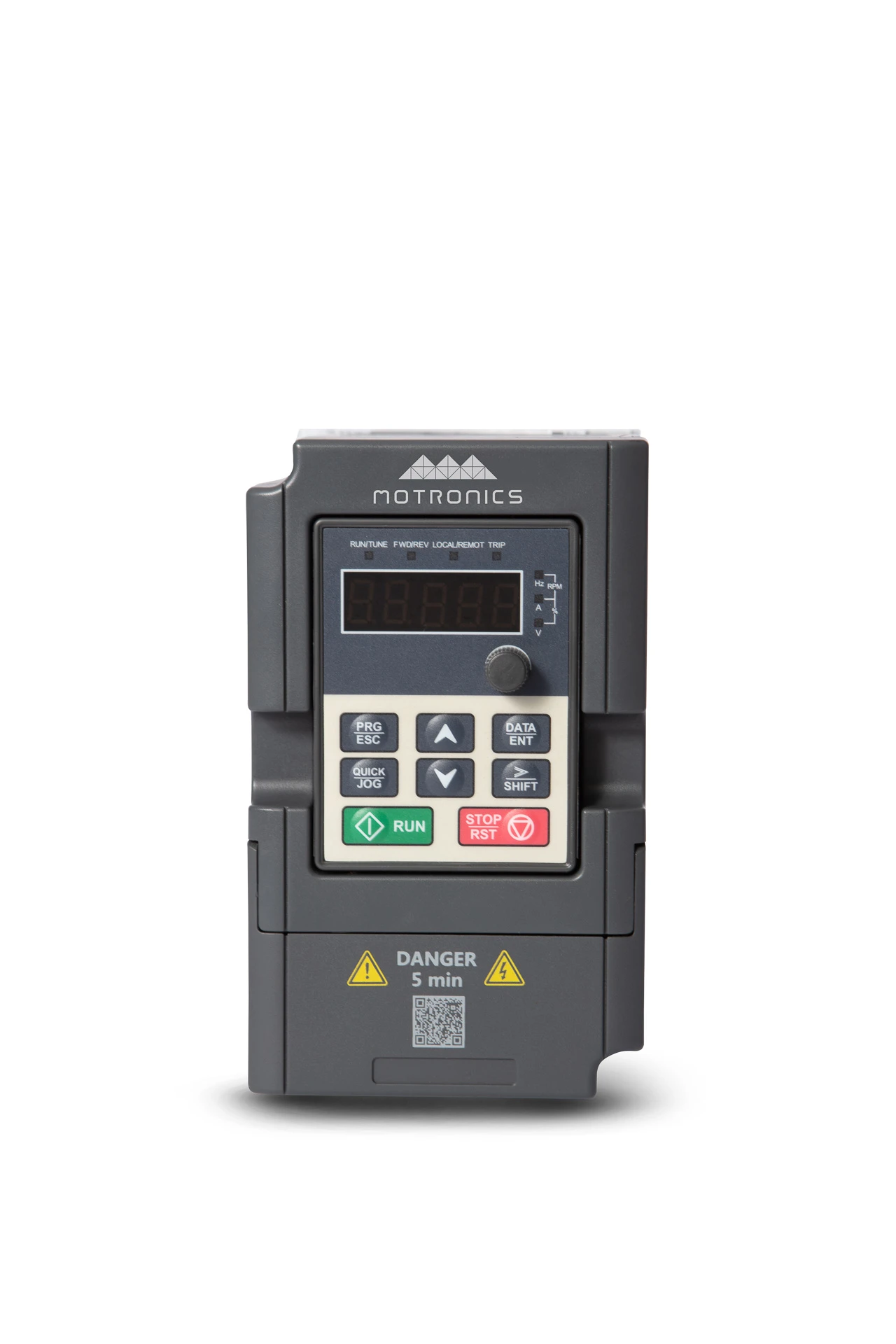

Inversor de Frequência MD10

O inversor MD10 foi desenvolvido pensando nos fabricantes de máquinas (OEMs) e em aplicações de pequenas potências que exigem compacidade, confiabilidade e fácil integração. Com interface intuitiva e instalação simplificada, o MD10 é a solução ideal para quem precisa de controle de velocidade eficiente sem complexidade.

Potência: 0,18 kW a 2,2 kW
Tensão: 220V / 380V
Controle: Escalar (V/f)
Proteção: IP20

Solicitar informações

Suporte técnico especializado

Representantes em todo o Brasil

Garantia do Fabricante

O MD10 é um inversor de frequência de pequeno porte desenvolvido especialmente para fabricantes de máquinas que precisam de controle de velocidade confiável em equipamentos compactos. Sua arquitetura simplificada facilita a integração em projetos de OEM, reduzindo o tempo de desenvolvimento e o custo final do equipamento.
Com controle escalar (V/f), o MD10 oferece excelente estabilidade de velocidade para cargas de torque constante e variável, sendo indicado para pequenas bombas, ventiladores compactos, esteiras de baixa carga, máquinas de embalagem e equipamentos eletrodomésticos industriais.

Aplicações

Pequenas bombas centrífugas e dosadoras
Ventiladores e exaustores compactos
Esteiras transportadoras de baixa carga
Máquinas de embalagem e etiquetagem
Equipamentos têxteis de pequeno porte
Portões e cancelas automatizadas
Máquinas agrícolas de pequeno porte

Vantagens

Design compacto com menor espaço em painel
Instalação e parametrização simplificadas
Interface com display LCD de fácil leitura
Funções de proteção integradas (sobretensão, subtensão, sobrecorrente, sobretemperatura)
Compatível com potenciômetro externo e sinal analógico 0-10V / 4-20mA
Comunicação RS485 com protocolo Modbus RTU

Faixas de Potência
- 220V -15% ~240V +10% monofásico: 0,2…2,2kW/ 0,33… 3HP/ 1,6…10A
- 220V -15% ~240V +10% trifásico: 0,2…2,2kW/ 0,33… 3HP/ 1,6…10A
- 380V -15% ~ 400V +10% trifásico: 0,75…2,2Kw / 1…3HP/ 2,5…5,5A
Grau de proteção: IP20
Temperatura ambiente -10ºC a 50ºC com espaço mínimo entre os inversores
Controle escalar V/Hz com ajuste flexível da curva em 3 pontos
Controle PID incorporado
Comunicação RS-485 Modbus padrão

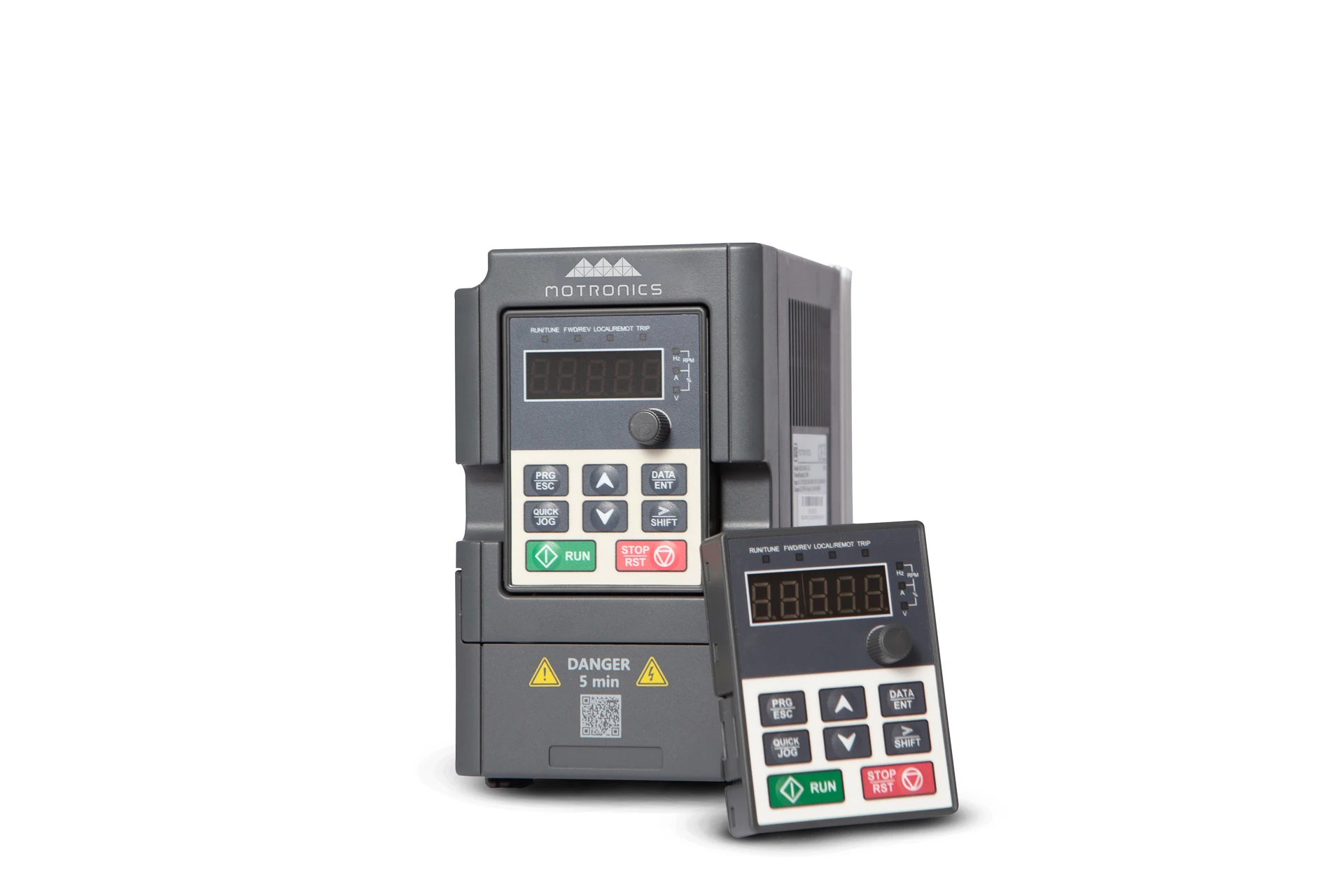

IHM removível para uso em porta de painel
Frequência de chaveamento de 1kHz a 15kHz – baixo ruído de operação
Frequência de saída de 0 a 200Hz
Capacidade de sobrecarga de 150% por um minuto
Frenagem CC, frenagem por fluxo e frenagem dinâmica
Mais de 10 proteções contra falhas, incluindo sobrecorrente, sobretensão, subtensão, sobretemperatura, e sobrecarga com informações detalhadas sobre cada falha

FAIXAS DE POTÊNCIA MOTION DRIVE 10

Código	Alimentação (V)	Tamanho	Corrente de Entrada (A)	Alimentação (V)	Corrente de Saída (A)	(cv)	(kW)
MD10-0R2G-S2-B	220-15% ~ 240+10% 1 Fase	M1	4,9	220	1,6	0,3	0,2
MD10-0R4G-S2-B	220-15% ~ 240+10% 1 Fase	M2	6,5	220	2,5	0,5	0,4
MD10-0R7G-S2-B	220-15% ~ 240+10% 1 Fase	M2	9,3	220	4,2	1	0,7
MD10-1R5G-S2-B	220-15% ~ 240+10% 1 Fase	M3	15,7	220	7,5	2	1,5
MD10-2R2G-S2-B	220-15% ~ 240+10% 1 Fase	M4	24	220	10	3	2,2
MD10-0R2G-2-B	220-15% ~ 240+10% 3 Fases	M1	1,9	220	1,6	0,3	0,2
MD10-0R4G-2-B	220-15% ~ 240+10% 3 Fases	M2	2,7	220	2,5	0,5	0,4
MD10-0R7G-2-B	220-15% ~ 240+10% 3 Fases	M2	4,9	220	4,2	1	0,7
MD10-1R5G-2-B	220-15% ~ 240+10% 3 Fases	M3	9	220	7,5	2	1,5
MD10-2R2G-2-B	220-15% ~ 240+10% 3 Fases	M4	15	220	10	3	2,2
MD10-0R7G-4-B	380-15% ~ 440+10% 3 Fases	M3	3,2	380 / 440	2,5	1	0,7
MD10-1R5G-4-B	380-15% ~ 440+10% 3 Fases	M4	4,3	380 / 440	4,2	2	1,5
MD10-2R2G-4-B	380-15% ~ 440+10% 3 Fases	M5	7,1	380 / 440	5,5	3	2,2

(*) As potências máximas dos motores foram calculadas com base em motores de 4 pólos, IP55, 60Hz, com aplicações de sobrecarga normal. Para o correto dimensionamento entrar em contato com a Motronics ou com seu representante mais próximo.

MOTRONICS WORKSHOP

O Motronics Workshop é uma ferramenta de software que fornece uma interface simplificada para programação, manutenção e localização de falhas dos inversores da família MotionDrive.
