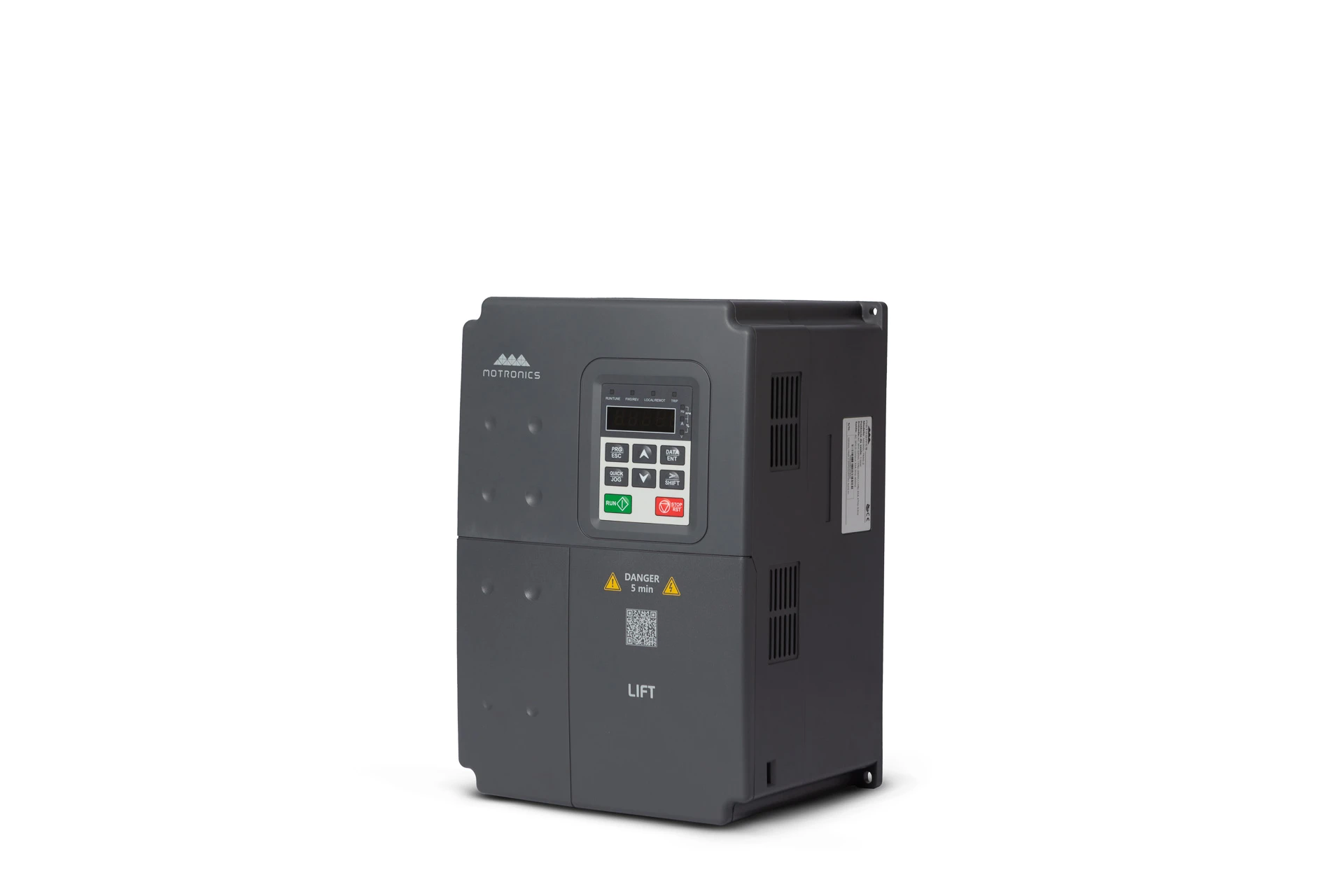

Inversor de Frequência MD300L

O MD300L é um inversor de frequência desenvolvido exclusivamente para sistemas de elevadores, oferecendo controle preciso, partidas suaves e elevado desempenho em aplicações de transporte vertical. Compatível com motores assíncronos e motores síncronos de ímã permanente, permite operação em malha aberta ou malha fechada, garantindo alta precisão no controle de velocidade e torque.

Além do controle vetorial avançado, o MD300L incorpora recursos como autoajuste de tensão, proteção contra mais de 20 tipos de falhas, unidade de frenagem integrada em modelos até 15 kW, suporte opcional para função STO (Safe Torque Off), cartões de encoder e expansão de I/O, proporcionando uma solução completa para elevadores residenciais, comerciais e industriais.

Aplicações

• Elevadores residenciais
• Elevadores comerciais
• Elevadores de carga
• Plataformas elevatórias
• Sistemas de transporte vertical
• Elevadores industriais




Vantagens

• Desenvolvido exclusivamente para elevadores
• Controle Vetorial Sensorless e Vetorial em Malha Fechada
• Compatível com motores assíncronos e motores síncronos de ímã permanente
• Controle preciso de velocidade e torque
• Alto torque de partida
• Auto ajuste de tensão (AVR)
• Unidade de frenagem integrada até 15 kW
• Cartão STO opcional para adequação à NR12
• Compatível com cartões encoder incremental e Endat
• Comunicação para expansão de I/O
• Display LCD e teclado externo opcionais
• Excelente estabilidade e conforto na movimentação do elevador

• Grau de proteção: IP20
• Temperatura ambiente: -10°C a +50°C (com desclassificação acima de 40°C)
• Controle do motor: V/F, Vetorial Sensorless e Vetorial em Malha Fechada
• Tipos de motor: Motores assíncronos e motores síncronos de ímã permanente
• Frequência de saída: 0 a 400 Hz

• Faixa de ajuste da velocidade:

  • Malha aberta: 1:200
  • Malha fechada: 1:500

• Precisão do controle de velocidade:

  • ±0,5% (malha aberta)
  • ±0,05% (malha fechada)

• Capacidade de sobrecarga:

  • 150% da corrente nominal por 1 minuto
  • 180% da corrente nominal por 10 segundos
  • 200% da corrente nominal por 1 segundo
• Proteções: Mais de 20 proteções contra sobrecorrente, sobretensão, subtensão, perda de fase, sobreaquecimento e sobrecarga
• Auto ajuste de tensão: Sim
• Unidade de frenagem: Integrada até 15 kW (opcional nos demais modelos)
• Cartão STO: Opcional
• Reator CC: A partir de 18,5 kW

• Acessórios disponíveis:

  • Cartões encoder incremental (5 V, 12 V e 24 V)
  • Cartão encoder Endat 1313
  • Módulo Bluetooth
  • Cartão STO
  • Teclado LCD
  • Teclado LED externo com função de cópia
  • Cartão de expansão de I/O com CAN
