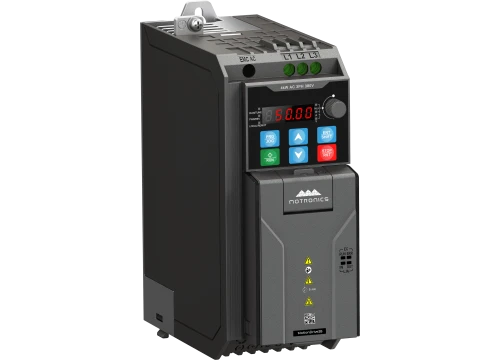

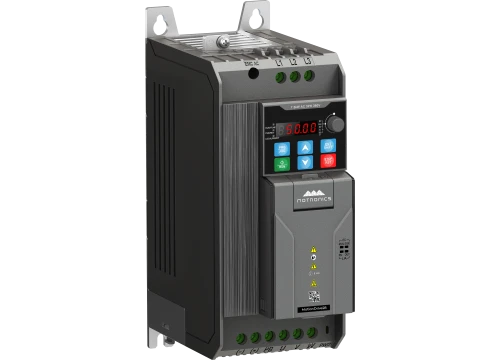

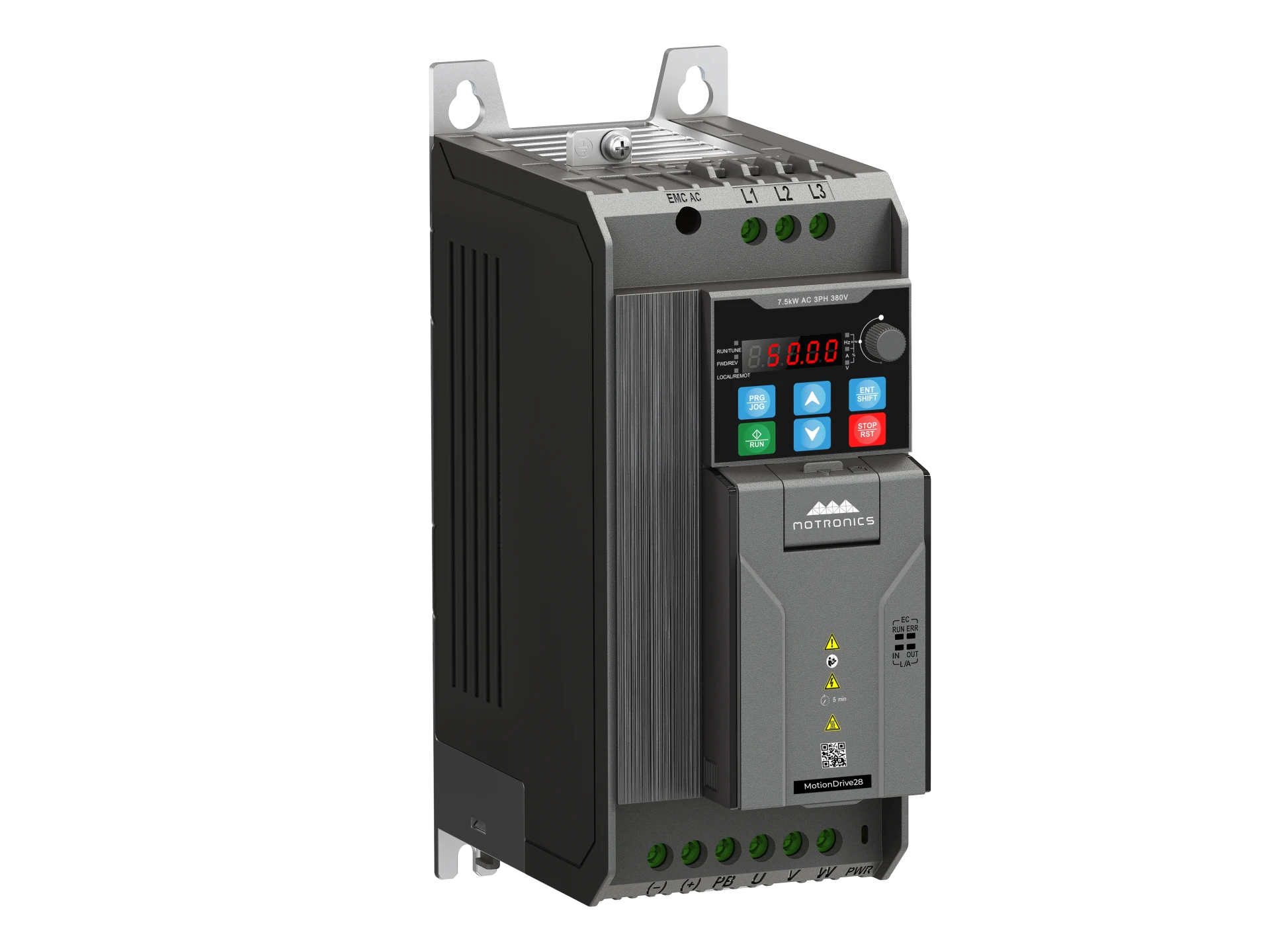

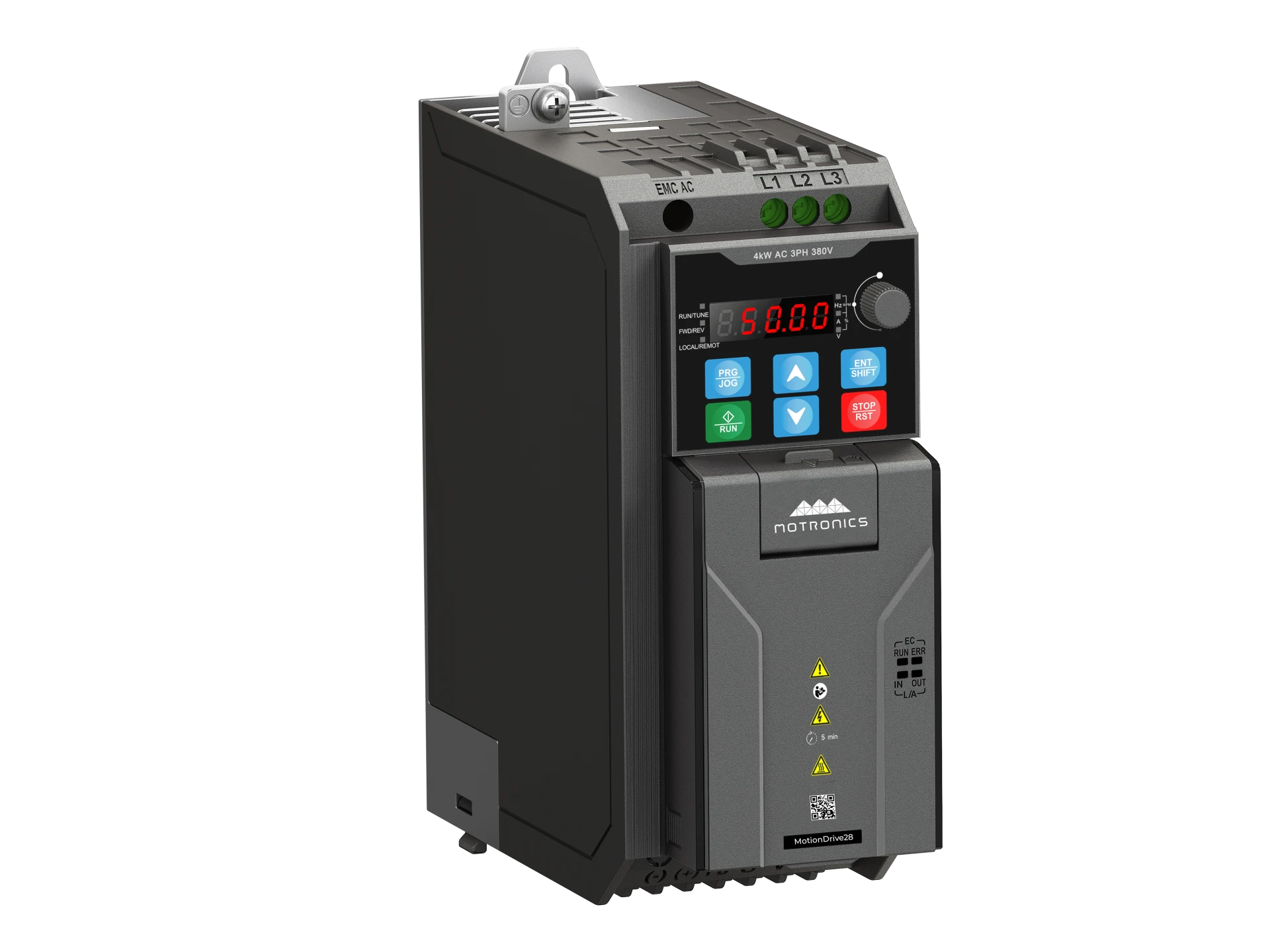

Inversor de Frequência MD28

O MD28 é um inversor de frequência de última geração desenvolvido para aplicações industriais que exigem alto desempenho, flexibilidade e confiabilidade. Com estrutura compacta, comunicação industrial integrada e recursos avançados de controle, oferece excelente desempenho no acionamento de motores síncronos e assíncronos, proporcionando maior eficiência energética e redução dos custos operacionais.

Seu controle vetorial (SVC) e escalar (V/F), aliado aos protocolos de comunicação PROFINET, EtherCAT, EtherNet/IP, Modbus TCP e Modbus RTU, permite fácil integração aos principais sistemas de automação industrial. Além disso, conta com filtro EMC C3, função STO (Safe Torque Off), interface USB-C para parametrização, algoritmo de economia de energia e suporte para monitoramento e manutenção, tornando-se uma solução completa para os mais diversos processos industriais.

Aplicações

• Bombas centrífugas e sistemas de bombeamento
• Ventiladores e exaustores industriais
• Esteiras e transportadores
• Máquinas de embalagem
• Equipamentos da indústria têxtil
• Máquinas para madeira
• Equipamentos de movimentação de materiais
• Sistemas de automação industrial em geral




Vantagens

• Controle vetorial (SVC) e escalar (V/F)
• Comunicação integrada com PROFINET, EtherCAT, EtherNet/IP, Modbus TCP e Modbus RTU
• Filtro EMC C3 e função STO incorporados
• Design compacto que reduz o espaço no painel elétrico
• Interface USB-C para parametrização e monitoramento
• Algoritmo inteligente de economia de energia
• Suporte para motores de indução e motores síncronos de ímã permanente (PM)
• Entrada e saída analógicas configuráveis
• Entradas digitais NPN/PNP e saída a relé integrada
• Fácil instalação com terminais de mola e montagem em trilho DIN (modelos A e B)
• Certificação UL e CE para maior segurança e confiabilidade

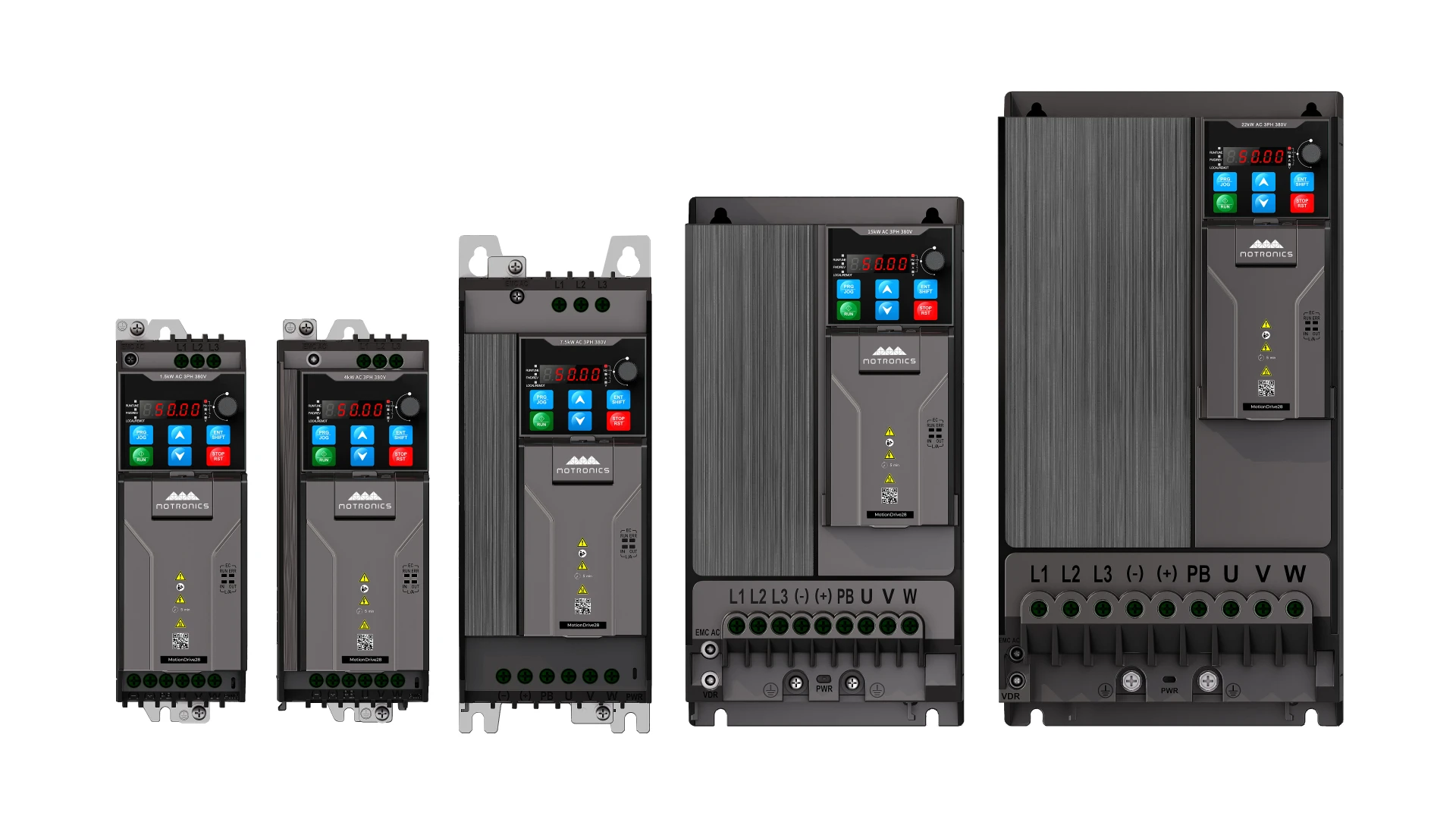

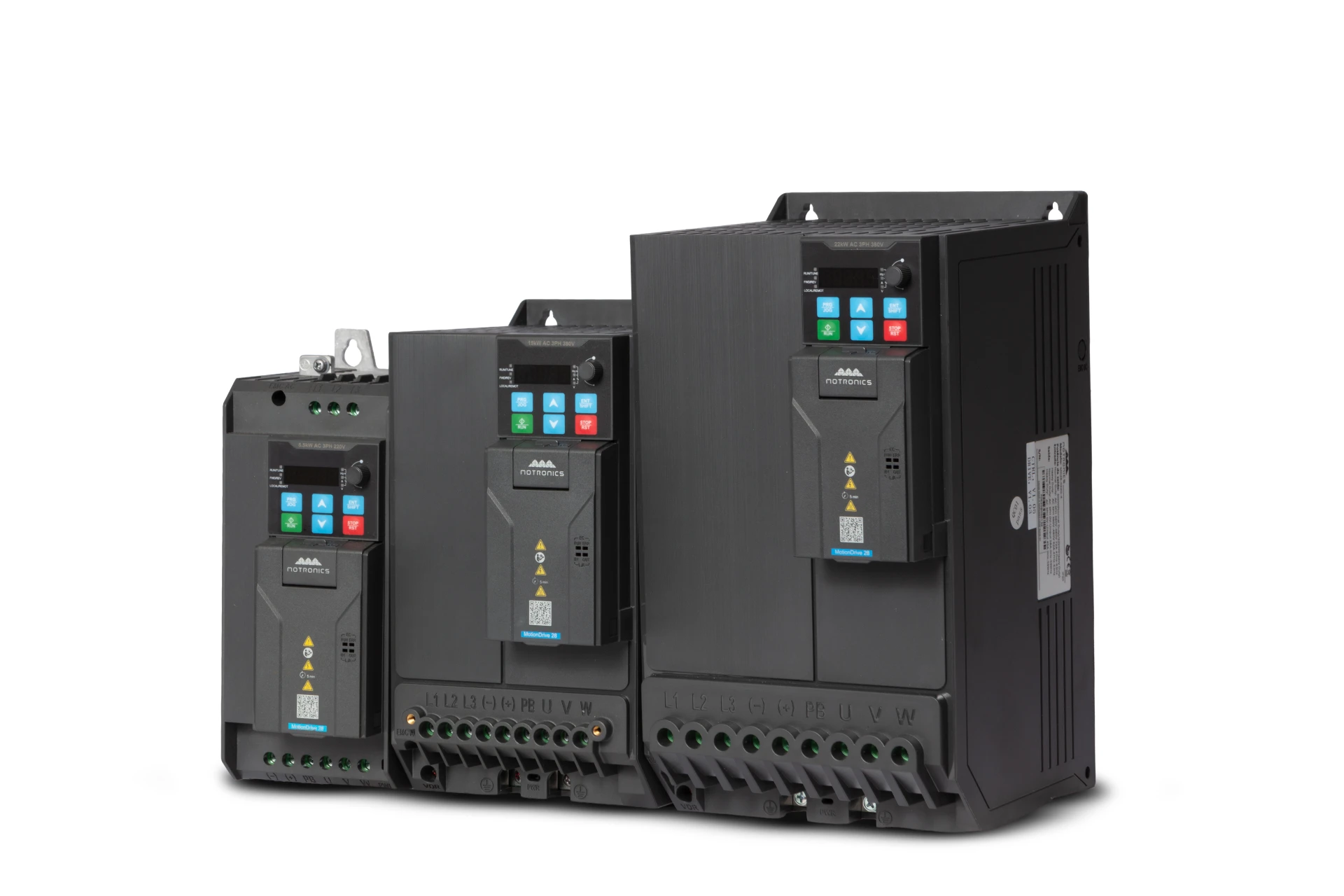

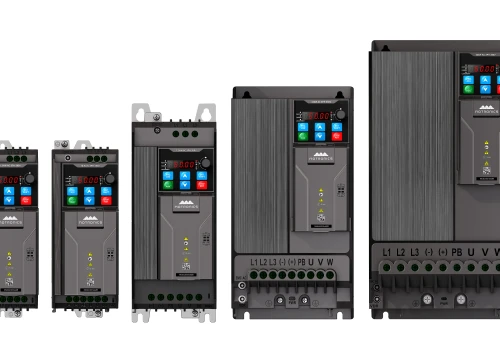

• Faixas de Potência
  • 200–240V CA Monofásico: 0,2 a 4 kW
  • 200–240V CA Trifásico: 0,2 a 4 kW
  • 380–480V CA Trifásico: 0,4 a 22 kW
• Grau de proteção: IP20
• Temperatura ambiente: 10°C a +50°C (40°C para carga leve e 50°C para carga pesada)
• Altitude de operação: Até 1.000 m sem desclassificação (redução de 1% da corrente para cada 100 m entre 1.000 e 3.000 m)
• Controle do motor: Controle Vetorial Sensorless (SVC) e Controle Escalar (V/F)
• Comunicação integrada: RS485 (Modbus RTU), PROFINET, EtherCAT, EtherNet/IP e Modbus TCP
• Filtro EMC C3 e função STO (Safe Torque Off) incorporados
• Interface USB Tipo C para parametrização, monitoramento e manutenção
• Entradas analógicas: AI1 (0–10 V / 0–20 mA) e AI2 (-10 a +10 V / 0–20 mA)
• Saída analógica: AO1 (0–10 V / 0–20 mA)
• Entradas digitais: 4 entradas multifuncionais + 1 entrada de alta velocidade (50 kHz), compatíveis com lógica NPN e PNP
• Saídas digitais: 1 saída digital de alta velocidade (0–50 kHz) e 1 saída a relé (3 A / AC250V ou 1 A / DC30V)
• Tipos de motor suportados: Motores de indução (AM) e motores síncronos de ímã permanente (PM)
• Certificações: UL e CE

• Capacidade de sobrecarga:

  • Carga pesada: 150% por 60 s, 180% por 10 s
  • Carga leve: 110% por 60 s, 150% por 10 s
