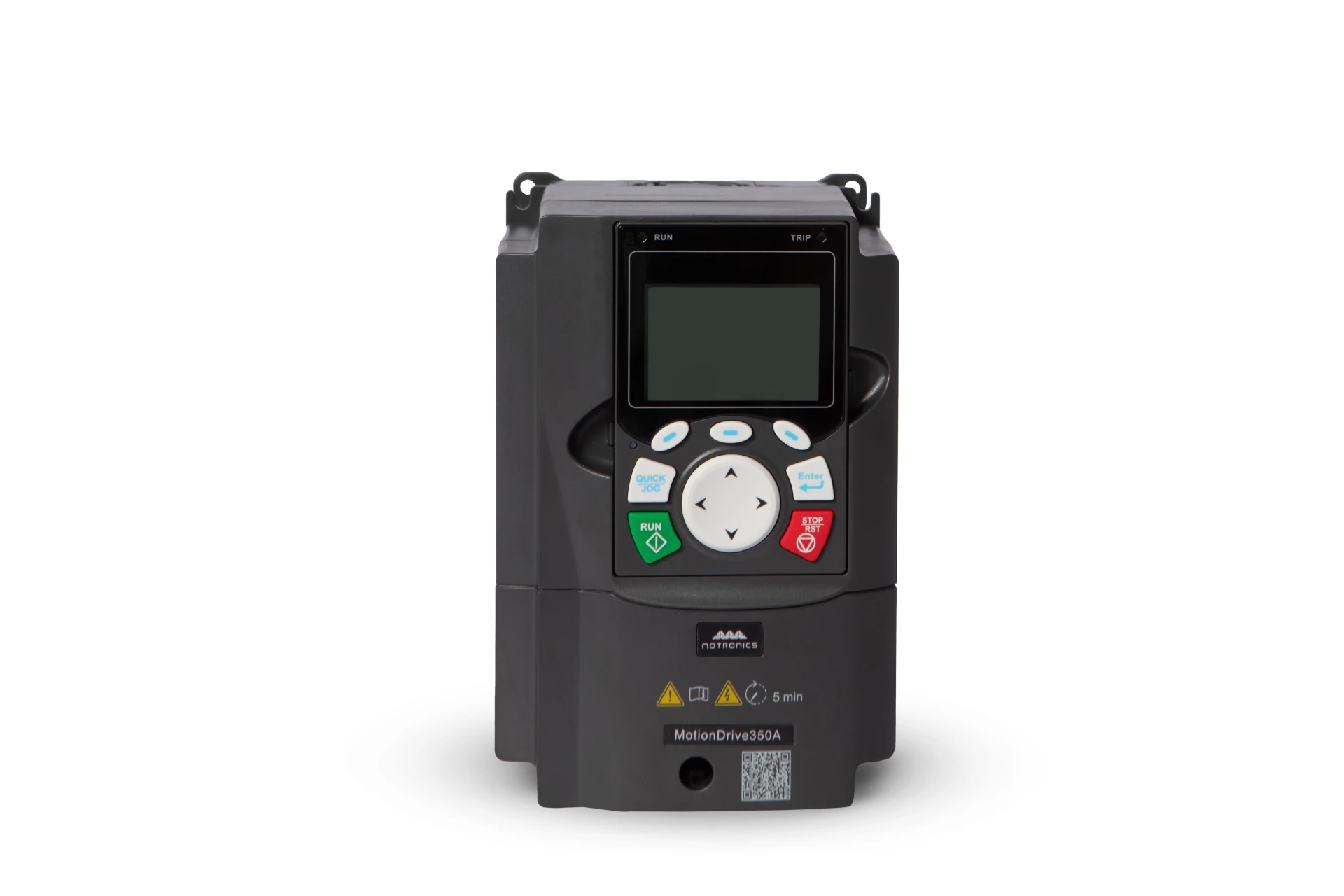

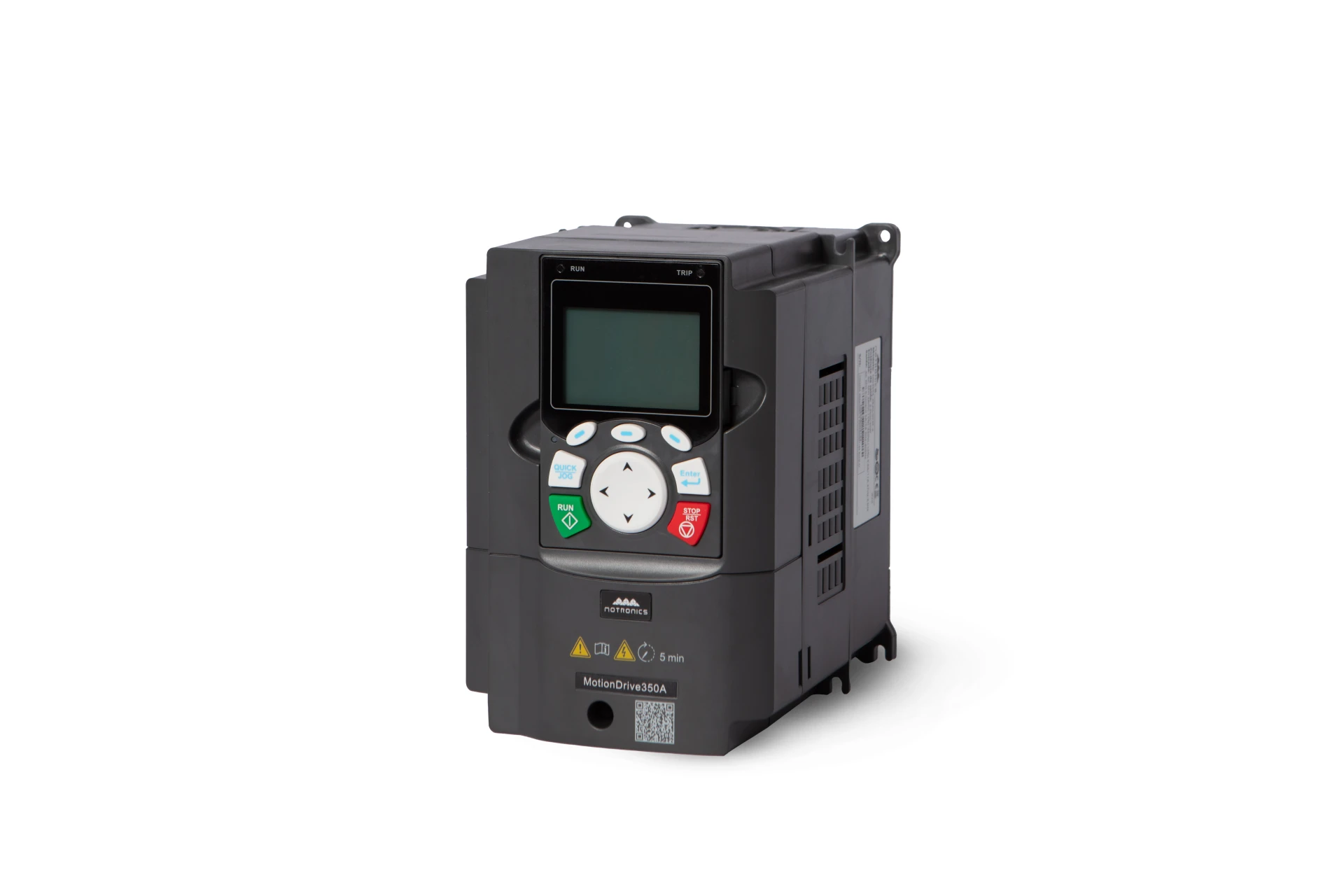

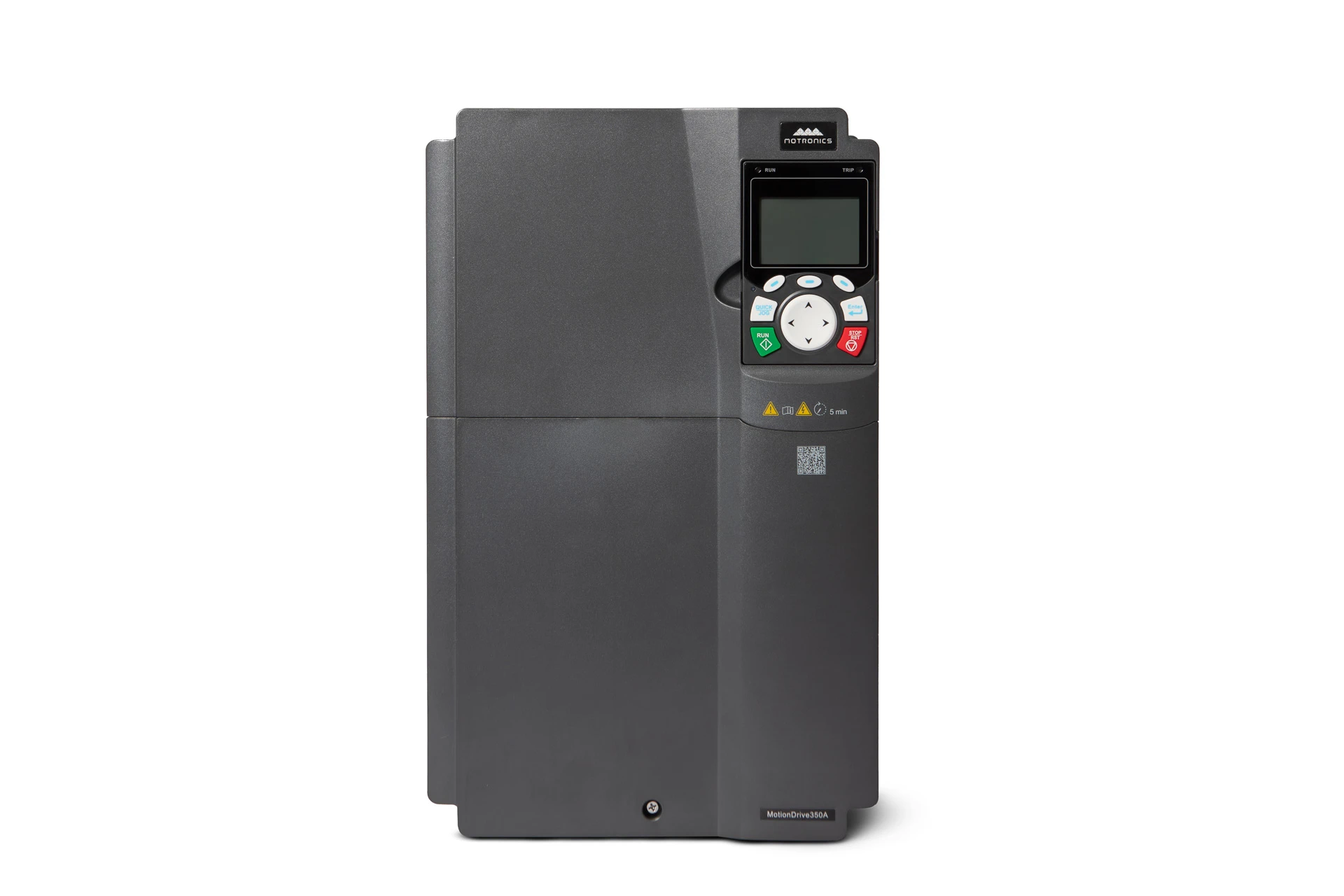

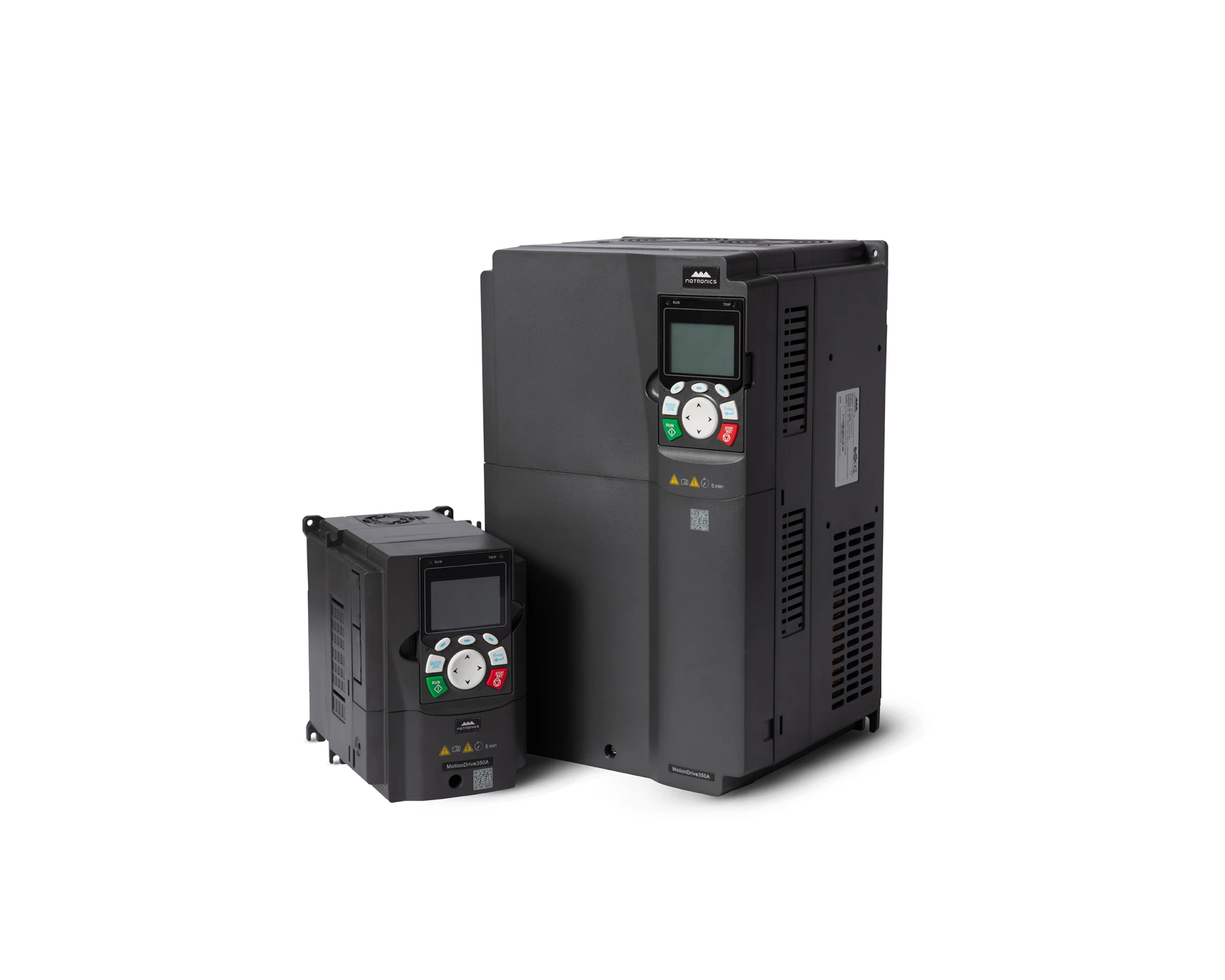

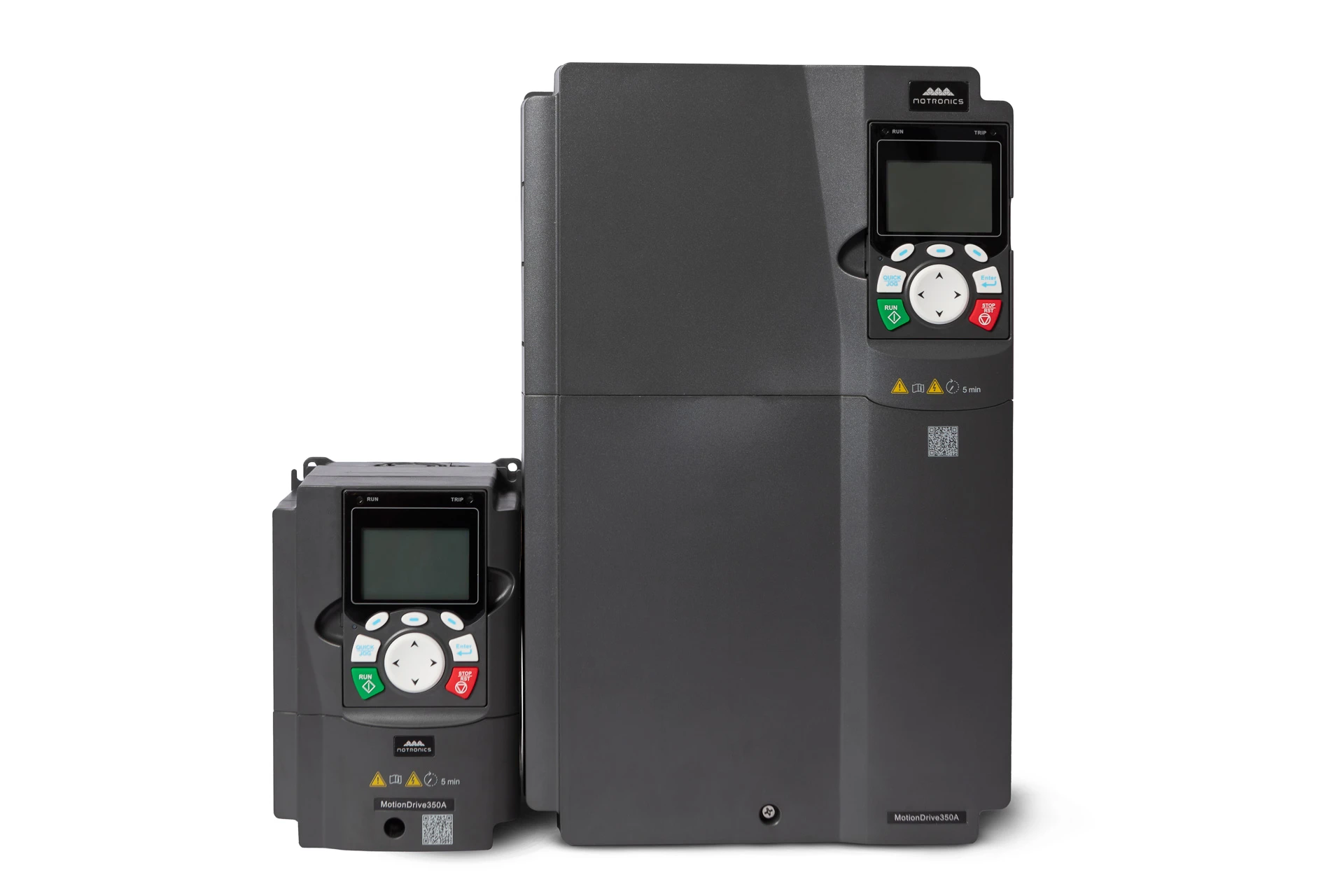

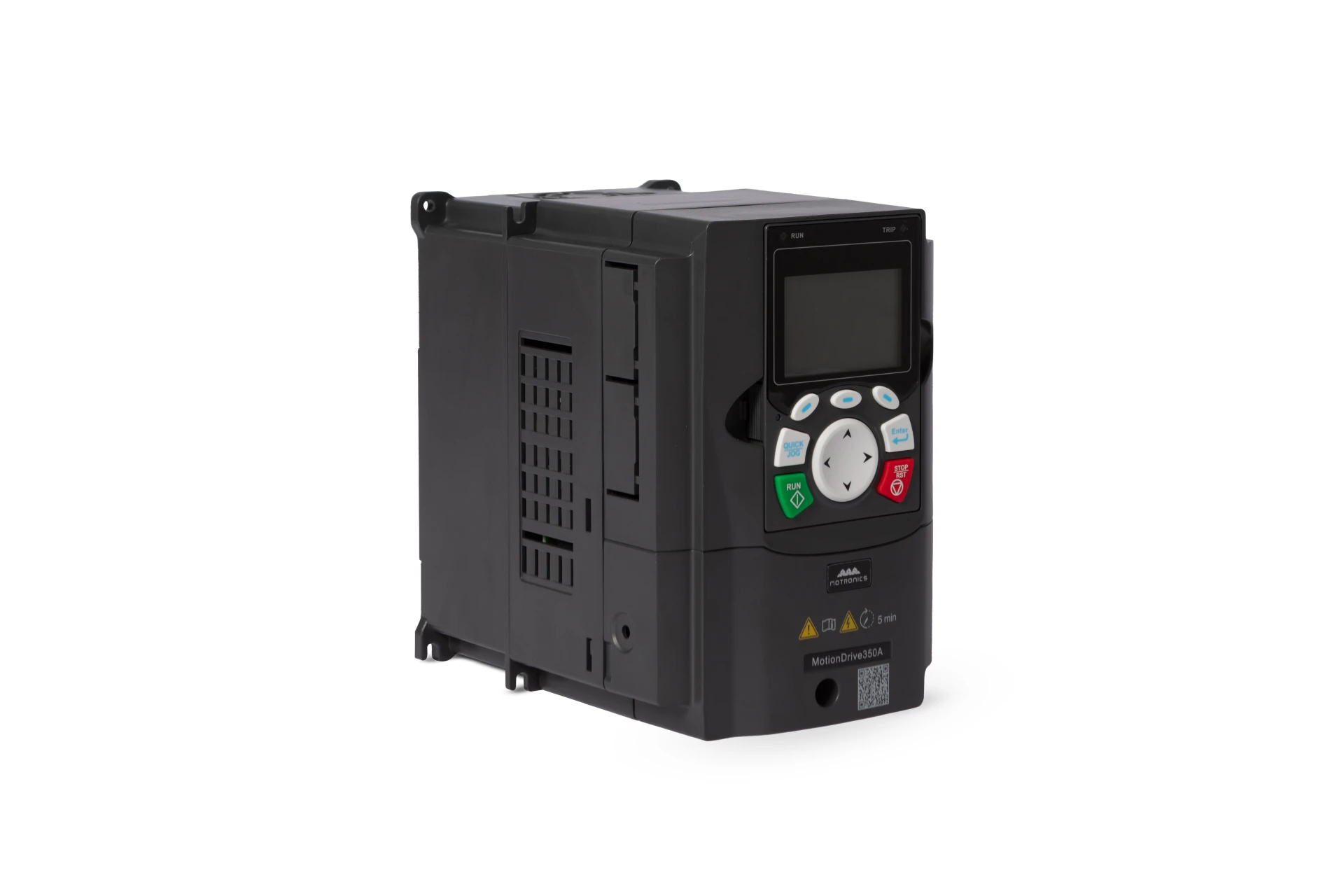

Inversor de Frequência MD350A

O MD350A é um inversor de frequência de alta performance desenvolvido para atender aplicações industriais de média e alta potência que exigem controle preciso, elevado torque e máxima confiabilidade operacional. Seu processador dedicado proporciona excelente desempenho no acionamento de motores síncronos e assíncronos, oferecendo controle vetorial avançado, alta precisão de torque e excelente resposta dinâmica.

Projetado para aplicações exigentes, o MD350A incorpora função STO (Safe Torque Off) certificada, operação para segundo motor, auto tuning, rastreamento de velocidade e frenagem CC otimizada. Além disso, suporta até três cartões de expansão simultaneamente para comunicação industrial, PLC, I/O e encoders, tornando-se uma solução extremamente flexível para integração em sistemas de automação de alta complexidade.

Aplicações

• Guindastes e pontes rolantes
• Transportadores industriais
• Bombas de grande porte
• Ventiladores industriais
• Compressores
• Misturadores e agitadores
• Extrusoras
• Máquinas para papel, plástico e siderurgia
• Equipamentos de processo contínuo
• Sistemas industriais de alta potência
  Filtro EMC compatível com IEC/EN 61800-3 C3 (C2 com filtro opcional)

Vantagens

• Controle Vetorial Sensorless (SVC) e Vetorial em Malha Fechada (FVC)
• Alto torque em baixas velocidades
• Função STO (SIL2) incorporada
• Auto tuning para motores síncronos e assíncronos
• Operação para segundo motor
• Rastreamento de velocidade (Flying Start)
• Frenagem CC de resposta rápida
• Expansão para PLC, comunicação, I/O e encoders
• Suporte para até três cartões de expansão simultaneamente
• Certificações CE e TUV
• Filtro EMC compatível com IEC/EN 61800-3 C3 (C2 com filtro opcional)

• Faixas de Potência

  • 220–240 VCA Trifásico: 0,75 a 75 kW
  • 380–440 VCA Trifásico: 2,2 a 500 kW



• Grau de proteção: IP20
• Temperatura ambiente: -10°C a +50°C (com redução de potência acima de 40°C)
• Controle do motor: Vetorial Sensorless (SVC) e Vetorial em Malha Fechada (FVC)
• Frequência de saída: 0 a 400 Hz
• Precisão de torque: 10% (SVC) e 5% (FVC)
• Método de refrigeração: Ventilação forçada
• Frenagem: Unidade de frenagem integrada nos modelos até 037G/045P; opcional nos demais
• Filtro EMC: Conforme IEC/EN 61800-3 C3 (C2 com filtro opcional)



• Capacidade de sobrecarga:

  • 150% por 1 minuto (carga pesada)
  • 120% por 1 minuto (carga leve)

• Torque de partida:

  • Motores assíncronos: 150% a 0,25 Hz (SVC)
  • Motores síncronos: 150% a 2,5 Hz (SVC)
  • 200% a 0 Hz (FVC)

• Cartões de expansão:

  • PLC
  • I/O
  • Comunicação (Profibus-DP, EtherCAT e PROFINET)
  • Encoders incremental, absoluto, resolver e Sen/Cos (5 a 24 V)
• Certificações: CE e TUV
